鋼結(jié)構(gòu)彩鋼頂防水施工常用各種材料對比
1、各種材料的對比
針對彩鋼屋面，各個公司采用的方案有各種各樣，比較常用的基本是以下幾種：
①采用SBS改性瀝青防水卷材進行鋪貼施工（火災(zāi)隱患大，并且裸露使用時抗老化性差，很快的就會被曬壞）；

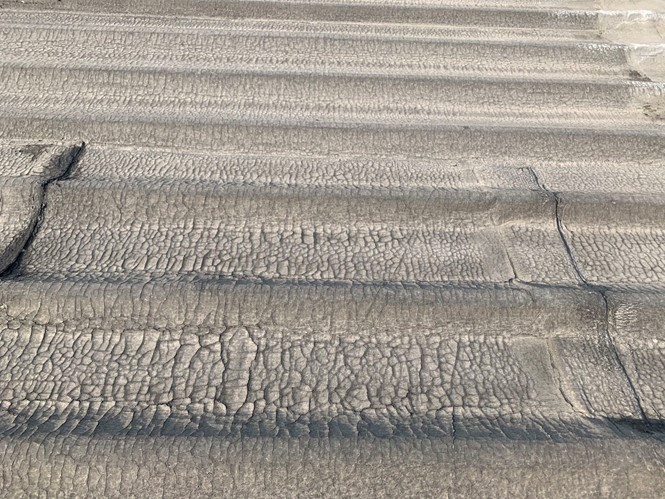

彩鋼頂表面采用SBS改性瀝青防水卷材施工的，兩年后改性瀝青防水卷材出現(xiàn)開裂情況嚴(yán)重
②涂刷其他適用于室內(nèi)使用的常規(guī)防水涂料施工（在彩鋼屋面暴露和高溫環(huán)境下使用年限短）；
③自粘卷材鋪貼施工（彩鋼頂裸露屋面耐久性不是很好，并且在立面或者水溝內(nèi)，太陽暴曬出現(xiàn)自粘卷材滑落流淌垮在地面堆積情況較為嚴(yán)重，導(dǎo)致施工的自粘卷材防水失效。自粘卷材表面粘結(jié)面所使用的粘接劑如果不合格，過不了多久之后粘接劑失效，卷材粘結(jié)面也會起層脫落）；并且自粘卷材粘結(jié)面使用的粘合劑，粘合劑在露天環(huán)境中會老化，到時粘結(jié)力就會下降，自粘卷材會脫層。

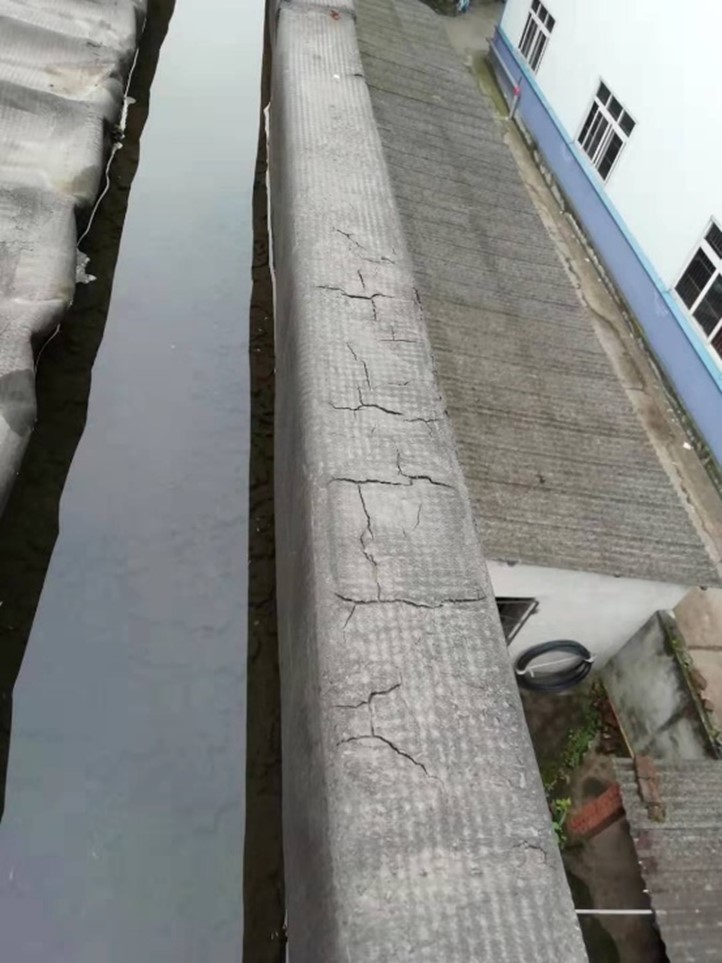

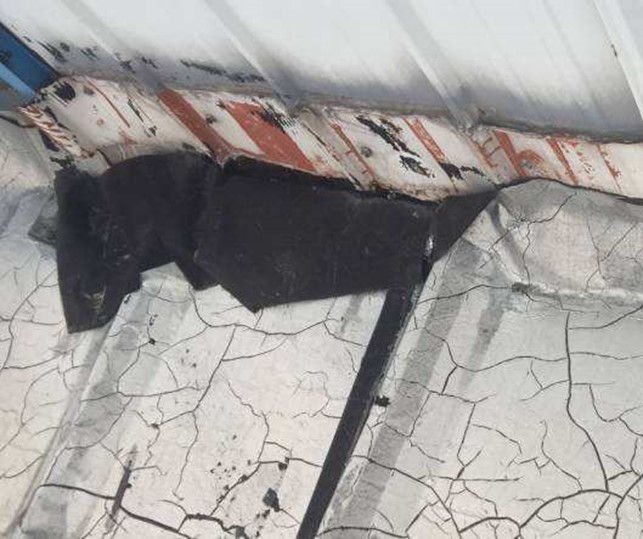

自粘卷材粘貼在彩鋼板上，太陽暴曬表面開裂，墻面高溫之下流淌導(dǎo)致卷材垮落。
④使用丁基膠帶直接粘貼彩鋼接縫（當(dāng)時施工的時候粘結(jié)性能很好，粘結(jié)面所使用的粘接劑粘合，粘接劑粘性失效，粘結(jié)性能就不好了，過兩三年之后粘結(jié)面粘結(jié)力度就不夠了，抗老化性不是很好）；
⑤使用針對金屬屋面的特別高彈丙烯酸防水涂料配合專用縫織聚酯布施工（克服了其他材料在彩鋼頂表面使用的不足，使用防水涂料自粘結(jié)性能粘結(jié)，粘結(jié)度好，不易老化，配合使用的是縫織聚酯布抗老化性能好，市面上其他公司喜歡使用的聚酯無紡布存在易老化分解問題，玻纖布導(dǎo)致施工時容易出現(xiàn)細(xì)為孔洞密封不嚴(yán)的問題，所以目前使用SYR金屬屋面專用防水涂料配合專用縫織聚酯布處理金屬屋面很好的系統(tǒng)解決方案）。
針對彩鋼頂防水施工處理市面上各家公司常用的各種材料對比
|
材料名稱 |
SYR金屬屋面防水
（金屬屋面丙烯酸高彈防水涂料） |
聚氨酯防水涂料 |
普通丙烯酸防水涂料 |
自粘防水卷材 |
丁基膠帶 |
SBS改性瀝青防水卷材 |
|
施工便捷性 |
好 |
好 |
好 |
中 |
中 |
差 |
|
直接涂刷，各部位容易密封好 |
直接涂刷，各部位容易密封好 |
直接涂刷，各部位容易密封好 |
拆剪后粘貼，但是個別邊角部位不容易粘貼密封好 |
直接粘貼，但個別邊角部位不容易粘貼密封好 |
需熱熔粘貼，而且個別邊角部位不容易粘貼密封好 |
|
施工安全性 |
好 |
好 |
好 |
好 |
好 |
差 |
|
直接涂刷 |
直接涂刷 |
直接涂刷 |
拆剪后粘貼 |
直接粘貼 |
熱熔卷材容易引燃彩鋼板中間保溫夾層，有火災(zāi)隱患 |
|
環(huán)保性 |
好 |
差 |
好 |
好 |
好 |
差 |
|
水性涂料，無污綠色環(huán)保 |
環(huán)保性差、氣味刺鼻 |
水性涂料，無污綠色環(huán)保 |
無污染 |
無污染 |
瀝青熱熔產(chǎn)生污染環(huán)境氣體 |
|
與基層粘結(jié)力 |
好 |
中 |
好 |
差 |
差 |
中 |
|
與基層粘結(jié)力強 |
與彩鋼粘結(jié)力不是很強 |
與基層粘結(jié)力強 |
過兩三年之后粘結(jié)力差 |
過兩三年之后粘結(jié)力變差 |
熱熔粘貼的接觸面粘結(jié)力較好 |
|
耐高溫性 |
好 |
好 |
好 |
差 |
好 |
中 |
|
耐高溫性能好 |
耐高溫性能好 |
耐高溫性能好 |
立面部位高溫時卷材與基層粘結(jié)面易流淌滑落 |
耐高溫性能好 |
瀝青防水卷材耐高溫性能一般 |
|
拉伸強度及彈性 |
好 |
好 |
好 |
好 |
好 |
好 |
|
抗老化性 |
好 |
差 |
差 |
差 |
好 |
差 |
|
耐酸雨腐蝕性 |
好 |
差 |
差 |
差 |
好 |
差 |
|
低溫柔性（玻璃化溫度） |
好 |
好 |
差 |
中 |
好 |
好 |
|
-30℃ |
-35℃ |
-10℃ |
-20℃ |
-40℃ |
-25℃ |
2、選擇SYR金屬屋面專用防水涂料施工彩鋼頂防水工程
根據(jù)我公司多年來針對金屬屋面防水施工的經(jīng)驗和看到其他公司采用的其他材料施工的金屬屋面防水的情況，采用瀝青類防水卷材、聚氨酯防水涂料或者普通的丙烯酸類防水涂料施工處理的金屬屋面防水總有不盡如意之處，我公司選擇用于金屬屋面防水的施工耐候性好的SYR金屬屋面專用防水涂料配合專用的縫織聚酯布一布三涂而成的金屬屋面防水系統(tǒng)。
蜀禹SYR金屬屋面專用防水涂料系統(tǒng)主要是以高品質(zhì)純丙烯酸乳液為主、添加優(yōu)質(zhì)改良化學(xué)成分及高分子聚合物精制而成的一種高性能高交聯(lián)的水性單組份高彈耐候性防水涂料，施工時輔之以專用縫織聚酯布而形成的無縫防水系統(tǒng)（聚合物聚酯胎現(xiàn)場成型高分子防水卷材）。該防水系統(tǒng)性能穩(wěn)定優(yōu)越，具有很強的密閉性、粘結(jié)力、抗拉伸強度、耐老化、抗腐蝕、抗疲勞、低溫柔性和優(yōu)異的彈性。有效阻止外部因素對屋面的破壞。產(chǎn)品為水性、無味、不燃、無腐蝕屬環(huán)保型。該系統(tǒng)能與各種不同材質(zhì)基面緊密結(jié)合牢固地粘結(jié)在一起形成一個堅固而有彈性的防水層，是裸露屋面防水材料的優(yōu)選。
SYR金屬屋面專用防水涂料能在基層表面形成有強粘結(jié)力的彈性防水膜，與基層構(gòu)成一個剛?cè)峤Y(jié)合完整的防水體，能適應(yīng)建筑結(jié)構(gòu)的各種變形，從而達到長期防水抗?jié)B的作用。優(yōu)異的耐沾污和耐侯性，減少維護次數(shù)，減低維修成本；優(yōu)異的隔熱反射性能，能延長基材的使用年限；耐老化、耐磨、耐紫外線、耐鹽霧、耐濕熱性優(yōu)異；
產(chǎn)品特點：
● 環(huán)保性好：水性涂料，無污綠色環(huán)保，開桶即用，施工方便；
● 粘結(jié)力強：與各種基面（金屬彩鋼、混凝土、瀝青卷材）均有優(yōu)異的粘結(jié)力；
● 耐候性佳：具有極好的屏蔽性、耐候性，能阻止酸、堿、鹽等對整個系統(tǒng)的破壞，在環(huán)境較惡劣的條件下仍有出色的表現(xiàn)；
● 抗拉強度和延伸率好：對于自然災(zāi)害和人為等外界沖擊力造成的屋面變形有很好的適應(yīng)性；
● 優(yōu)異的隔熱反射性能，延長基材使用年限；
● 耐磨、耐紫外線、耐老化、耐鹽霧、耐濕熱性優(yōu)異；
● 阻燃性在非可燃基材上可達到A級標(biāo)準(zhǔn)；

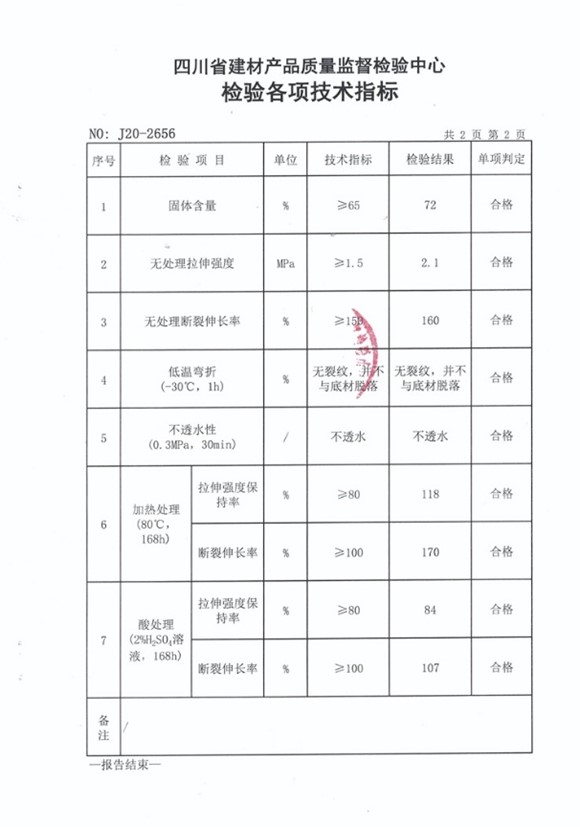

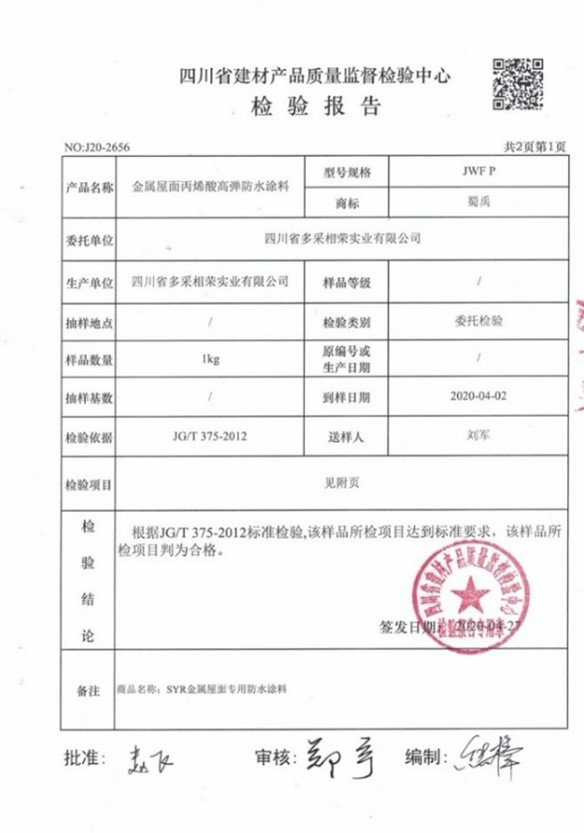

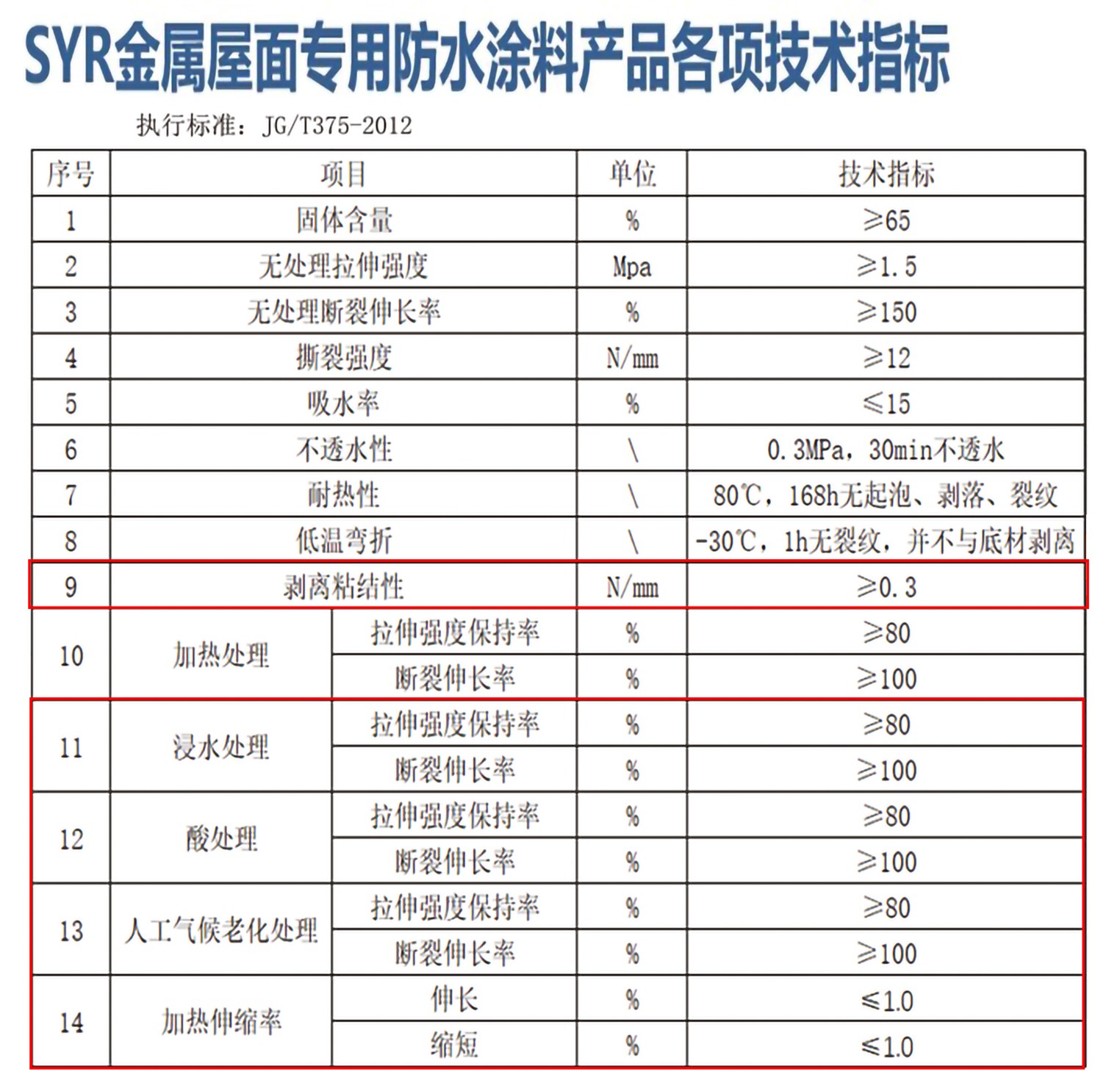

● 配合專用縫織聚酯布形成的涂層適應(yīng)-50℃～+90℃溫度變化，能夠接受各類惡劣環(huán)境考驗。
